指形剥边器式平幅导布器-染色机

　　指形剥边器式平幅导布器 这种导布器适用于容易卷边的针织物，其特点是在不对针织物边部压轧的情况下自动诱导其运行位置，并加强展平卷边和扩展去皱的效果。

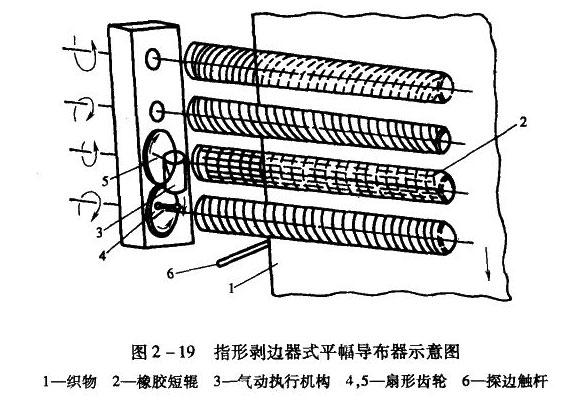

　　指形剥边器式导布器是在指形剥边器的基础上加装探边和调节机构设计而成(图2-19)。织物运行位置正常时，左右两只导布器给予织物左右两个半幅的扩展力相等。当织物1左移触及探边触杆6，操纵气阀使气动执行机构3的推杆推动扇形齿轮4，传动扇形齿轮5稍作回转而使偏心安装的被动橡胶短辊2稍作移动，减小对织物的压力。从而使该侧导布器扩展力自动迅速减小，织物向右回移。反之，在另一侧导布器的作用下，织物自动向左回移。
