均匀高效平幅轧水机械,染色机,印染设备

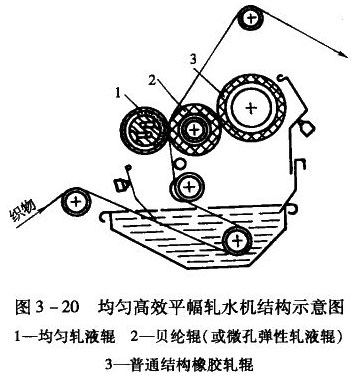

 如图3～20所示．该机用以轧水的轧点由西160mm均匀轧液辊1和ф200mm贝纶辊2组成，由于辊1直径较小，有利于提高轧水效率并能均匀轧水。主动辊为直径较大(ф240mm)的普通结构橡胶辊3，并起承压作用，可减少贝纶辊的受压挠度。该机在lOOm／min高速下，对棉织物的轧水带液率可选57％左右，目前使用较多。也可用微孔弹性轧液辊代替贝纶辊．但轧水效率稍差。
