张力式织物线速度调节装置

　　张力式织物线速度调节装置
　　当紧式染整联合机相邻两单元的织物线速度存在微差时，其间的运行织物经向张力必然随之发生相应变化，即织物或橙或紧，甚至影响织物的正常加工和成品质量。张力式调节装置就是根据相邻两单元机间织物经向张力变化进行调节的。

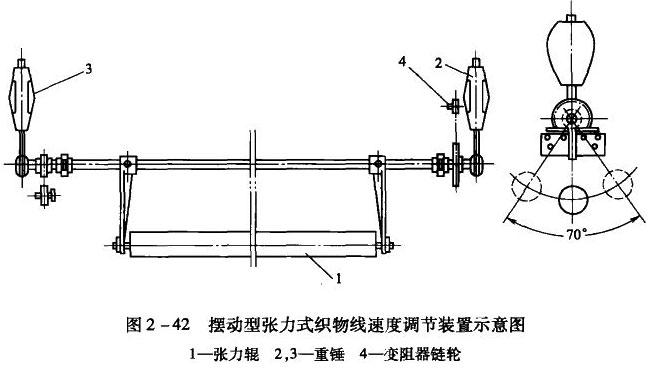

　　1．摆动型张力式织物线速度调节装置 该装置由摆动型织物线速度缓冲机构和电气调速机构组成，结构紧凑，使用较多(图2-42)。当前后两单元的织物线速度存在微差时，由于织物经向张力发生相应变化而使张力辊1随之摆动，经链传动相应调节变阻器的电阻值，自动微调拖动相关单元机专用变速电动机转速，而达到两单元机织物线速度自动同步调速的目的。

　　图2-42摆动型张力
　　为了适应湿度高或有腐蚀性气体的环境条件，也可采用非接触的棒式变感器代替变阻器电感值而自动同步调速
　　2．升降型张力式织物线速度调节装置 图2-43所示为TM81-1606型升降型张力式织物线速度调节装置。张力辊(升降辊)1随前后两单元机之问织物经向张力徽差变化而升降，再经链传动而相应调节变阻器6的电阻值，自动微调拖动相关单元机的变速电动机转速而同步调速。增减平衡重锤的重量可调整织物的经向张力。
